Устройство датчика уровня топлива




а) Датчик уровня топлива рычажного типа

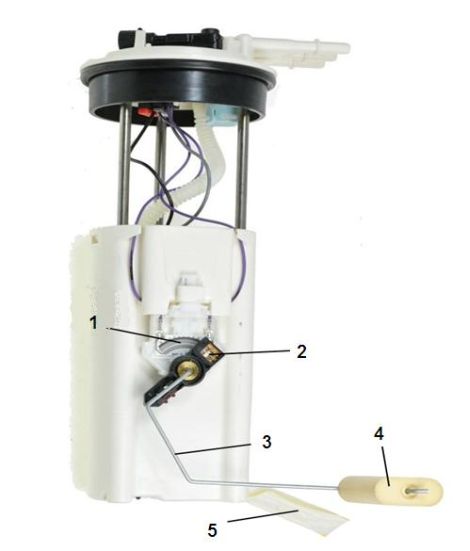

Устройство датчика уровня топлива рычажного типа
  1. потенциометр
  2. подвижный контакт ("бегунок")
  3. металлический рычаг
  4. поплавок
  5. топливозаборник

б) Датчик уровня топлива трубчатого типа

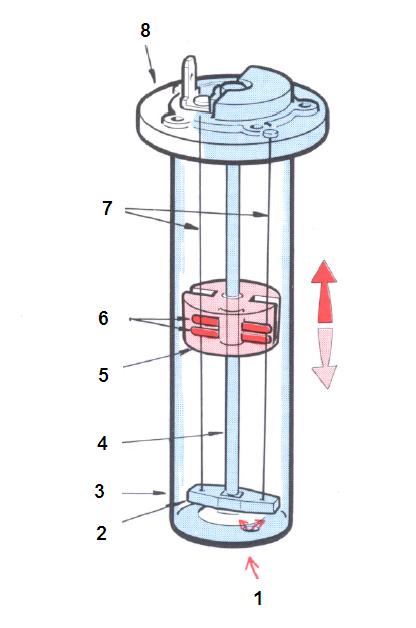

Устройство датчика уровня топлива трубчатого типа
  1. отверстие для доступа топлива
  2. изолирующая пластина
  3. защитная трубка
  4. направляющая стойка
  5. поплавок
  6. контактные кольца
  7. провод сопротивления
  8. крепежный фланец
