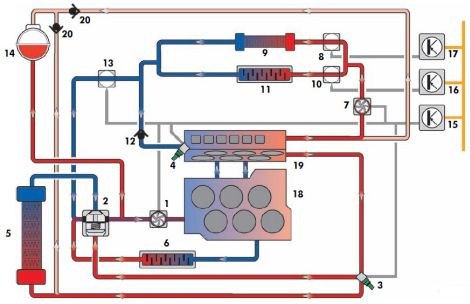

Схема инновационной системы терморегулирования
На примере двигателя 3,6 л V6 FSI
- отключаемый насос охлаждаемой жидкости с электромагнитным клапаном;
- термостат;
- датчик температуры охлаждаемой жидкости;
- датчик температуры охлаждаемой жидкости на входе ГБЦ;
- радиатор системы охлаждения;
- масляный радиатор;
- дополнительный насос охлаждаемой ждкости;
- запорный клапан теплообменника отопителя;
- теплообменник отопителя;
- отключающий клапан теплообменника масла АКПП с электромагнитным клапаном;
- теплообменник масла АКПП;
- обратный клапан;
- отключающий клапан блока цилиндров с электромагнитным клапаном;
- расширительный бачок;
- блок управления двигателя;
- блок управления АКПП;
- блок управления системы климат-контроля;
- блок цилиндров;
- головка блока цилиндров (ГБЦ);
- обратный клапан
